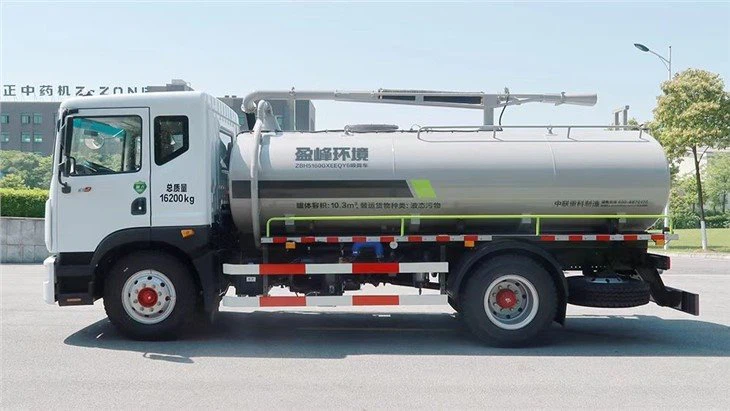

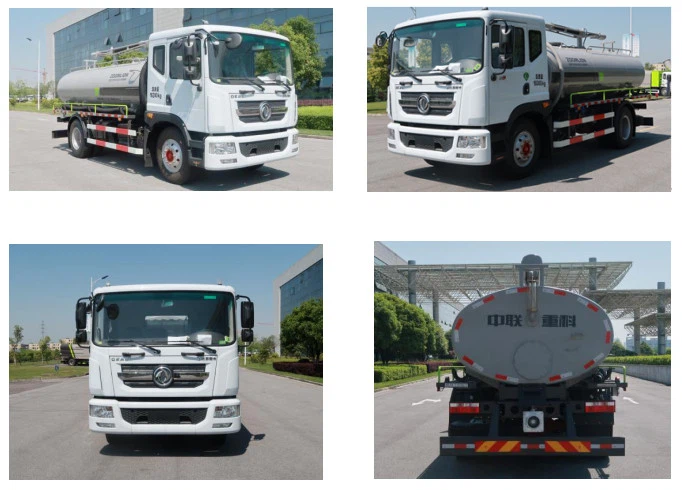

Kamion za usisavanje gnojiva od 16 tona

Pproizvodspecifikacija

ZBH5160GXEEQY6 16 tona kamiona za usisavanje gnojiva preuređen je iz šasije klase II kamiona EQ1165LJ9CDE tvrtke Dongfeng Motor Co., Ltd., opremljen spremnikom za otpadnu vodu, rotirajućim mehanizmom, usisnom cijevi za kanalizaciju, vakuum pumpom i njenim prijenosnim sustavom, vodom spremnik, električni i plinski sustav i drugi posebni uređaji. Uglavnom se koristi za usisavanje, transport i ispuštanje taloga kao što su kanalizacija i septička jama.

Funkcije

Usisavanje, transport i ispuštanje taloga kao što su kanalizacija i septička jama.

Primjena
Kamion za usisavanje gnojiva od 16 tona pogodan je za učinkovito usisavanje, pražnjenje i transport fekalnih ostataka septičke jame, procjednih voda odlagališta, tvorničke otpadne vode i drugih tekućina.

Glavna struktura i značajke izvedbe
Model ZBH5160GXEEQY6 16 kamion za usisavanje gnojiva sastavljen je od šasije automobila, vakuumskog sustava za usisavanje otpadnih voda, rotirajuće grane, sustava za čišćenje (opcionalno) i drugih glavnih komponenti. Pogledajte sliku 1-1 za shematski dijagram strukture sastava.

ZBH5160GXEEQY6

1.Chassis
Šasija. Šasija vozila Dorica eq1165lj9cde klase II proizvođača Dongfeng Motor Co., Ltd. je preuređena, snažne snage i jake nosivosti.
Motor. Usvojen je dizelski motor Guangxi Yuchai ycs{0}} nazivne snage 147kw i nazivne brzine od 2300 o/min, a emisija zadovoljava šest nacionalnih standarda.
2.Vakumski usisni sustav
Vakuumski usisni sustav kanalizacije sastoji se od prijenosnog uređaja vakuumske pumpe, vakuumske pumpe i cjevovoda, rotirajuće grane i sklopa usisne kanalizacijske cijevi, spremnika za otpadnu vodu itd.
3.Vakumska pumpa i uređaj za prijenos
Vakumska pumpa i prijenosni uređaj uglavnom se sastoje od bočnog izvoda snage, prijenosnog vratila, vakuumske pumpe itd.
Snaga iz motora šasije odvodi se iz bočnog izvoda snage mjenjača i prenosi se na vakuumsku pumpu kroz mjenjačko vratilo. Kombinacija i razdvojenost pogona za izvod snage su električni i pneumatski upravljani, a upravljački prekidač smješten je u kabini
4.Vakumska pumpa i cjevovod
Vakumska pumpa i cijev se sastoje od vakuumske pumpe, primarnog separatora ulja i plina, sekundarnog separatora nafte i plina, separatora plina i vode, četverosmjernog ventila, kuglastog ventila za ispuhivanje itd.
Rotirajuća grana se može okretati ručno za 360 stupnjeva i pričvršćena je na spremnik za otpadnu vodu vijkom kada je rad zaustavljen; Ukupna duljina usisnog crijeva za kanalizaciju je 7m, a promjer usisne cijevi za kanalizaciju je 100mm.
Na osloncu rotirajuće grane ugrađen je pneumatski ispušni sustav koji može lako ukloniti prljavštinu u kanalizacijskoj usisnoj cijevi.
Vakum mjerač je vakuum mjerač otporan na udarce. Kada prvi put koristite ovaj mjerač, upotrijebite malu iglu da umetnete malu rupu u otvor brtvenog čepa na otvoru za mjerač. Ulje u vakuum mjeraču je posebno instrumentalno ulje i ne može se slučajno zamijeniti. Prikazuje se kao negativni i pozitivni tlak tijekom vakuumskog pumpanja i pražnjenja pod tlakom.
Četveroputni ventil se koristi za pretvaranje dva načina rada vakuumskog crpljenja i pražnjenja pod tlakom.
Odvajač zraka i vode odvaja vodu u zraku kako bi zaštitio vakuumsku pumpu. Vakuumska pumpa je uljna rotirajuća vakuumska pumpa s lopaticama, koja može pumpati vakuum ili komprimirani zrak kroz pretvorbu četverosmjernog ventila, a ugrađena je unutar okvira šasije.
Ulje za podmazivanje u primarnom i sekundarnom separatoru ulja i plina koristi se za podmazivanje vakuum pumpe. Kada se vakuumska pumpa okreće, ulje za podmazivanje će se isprazniti sa zrakom. Kada zrak protječe kroz primarni i sekundarni separator nafte i plina, ulje će se odvojiti i ponovno dostaviti vakuumskoj pumpi za recikliranje.
Sigurnosni ventil služi za sprječavanje prekomjernog negativnog tlaka tijekom usisavanja. Maksimalni stupanj vakuuma vakuumskog sustava može se podesiti podešavanjem sigurnosnog ventila.
5. Sklop usisne cijevi
Usisna cijev za kanalizaciju je cijev unutarnjeg promjera f 100mm gumeno crijevo od čelične žice od tkanine, jedan kraj je spojen na rotirajuću granu, a drugi kraj je umetnut u bunar za balegu. Prije rada produžna cijev se povećava na potrebnu duljinu prema visini usisne kanalizacije, a produžna cijev se brzom spojnicom spoji na usisnu cijev za kanalizaciju.
6. Navodnjavanje kanalizacijom
Spremnik za otpadnu vodu je eliptičnog cilindričnog oblika, izrađen od čelične ploče, a zapremina spremnika je 10,3M³. Na stražnjoj brtvenoj ploči tijela spremnika ugrađen je mjerač razine vode, a na dnu je postavljen uređaj za ispuštanje gnoja. Preko mjerača razine vode može se promatrati visina prljavštine u spremniku kako bi se potvrdilo da li je u potpunosti napunjen; Prljavština u navodnjavanju može se ispustiti kroz ručni kuglasti ventil donjeg uređaja za ispuštanje fekalija.
Okretna točka ležaja rotirajuće grane i ulaz usisne cijevi za kanalizaciju nalaze se na prednjem gornjem dijelu tijela spremnika. Najprije umetnite kraj usisnog crijeva za kanalizaciju u kanalizaciju. Vakuumska pumpa stvara vakuum u spremniku za otpadnu vodu. Smeće, kanalizacija, mulj vode i sl. usisavaju se u kanalizacijski spremnik iz usisnog crijeva kanalizacije pod djelovanjem atmosferskog tlaka i strujanja zraka.
Kako bi se osiguralo dobro brtvljenje spremnika za otpadnu vodu, sve brtvene ploče na spremniku za otpadnu vodu moraju biti zabrtvljene. Nakon istovara spremnika na vrijeme očistite spremnik.
7. Rotirajuća grana

Rotirajuća grana se koristi za podupiranje usisnog crijeva za kanalizaciju i pokretanje usisnog crijeva za kanalizaciju za podizanje, rotaciju i širenje s promjenjivom amplitudom, s kutom rotacije od 360 stupnjeva.
8. Uređaj za izlučivanje fekalija
Uređaj za fekalnu drenažu sastoji se od koljena za fekalnu drenažu i ručnog kuglastog ventila. Izlaz ručnog kuglastog ventila može se produžiti za ispuštanje kanalizacije na određeno mjesto.
9. Sustav za čišćenje (opcionalno)
Kada vozilo treba očistiti, spojite pištolj za prskanje, pokrenite prekidač za čišćenje plovnog puta i membranska pumpa počne raditi, tada se vozilo i tlo mogu očistiti. Sustav za čišćenje također može lako promiješati i razrijediti izmet.

10.Ometoda operacije
Raspored i funkcija uređaja za upravljanje
Radni uređaj septičkog kamiona ZBH5160GXEEQY6 podijeljen je na tri dijela. Prvi dio je u kabini. Drugi dio je kod četverosmjernog ventila u sredini karoserije automobila. Treći dio je kutija za upravljanje na stražnjoj desnoj strani karoserije vozila.

Upravljački uređaj u kabini je tipka za upravljanje pogonom posebnog radnog uređaja.

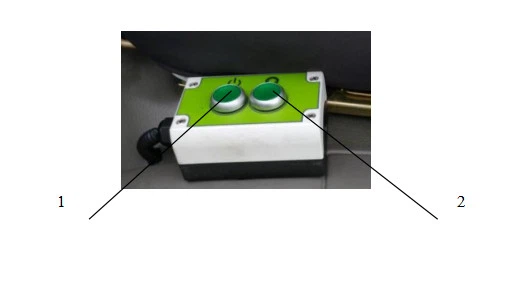

Shematski dijagram tipke za izvod snage i tipke za napajanje posebnog radnog uređaja prikazan je na slici 3-1.

Srednji radni uređaj karoserije vozila
Središnji pogonski uređaj septičkog kamiona ZBH5160GXEEQY6 nalazi se na četverosmjernom ventilu, a kuglasti ventil na punionici sekundarnog separatora ulja i plina ispod kanalizacijskog spremnika na sredini lijeve strane automobila. Vidi sliku 3-2 za radni položaj ručke četverosmjernog ventila.
Kada se ručica za upravljanje četverosmjernog ventila povuče unatrag, četverosmjerni ventil se postavlja u usisni položaj, a kuglasti ventil na uljnom ulivu sekundarnog separatora ulja i plina se otvara (može se kontrolirati ubrizgavanje goriva) . Komora za dovod zraka vakuumske pumpe spojena je s kanalizacijskim spremnikom koji je u stanju usisnog vakuuma, a sustav provodi operaciju usisavanja kanalizacije;
Kada se ručica za upravljanje četverosmjernog ventila povuče naprijed, četverosmjerni ventil se postavlja u ispusni položaj, a kuglasti ventil na uljnom ulivu sekundarnog uljno-plinskog separatora je zatvoren (koji može osigurati ulazni tlak ). Ulazna komora vakuumske crpke povezana je s atmosferom, vakuumska crpka ispušta komprimirani zrak, a sustav vrši operaciju ispuštanja kanalizacije;
Ručica za upravljanje četverosmjernim ventilom mora se koristiti kada je vakuumska pumpa zaustavljena.
Slika 3-2 radni položaj ručke za promjenu četverosmjernog ventila
Upravljački uređaj na stražnjem dijelu karoserije vozila (funkcija pištolja za prskanje je funkcija opcionalnog sustava za čišćenje)

Uređaj za upravljanje na stražnjem dijelu karoserije vozila


Preklopna kutija uređaja za upravljanje na stražnjoj strani karoserije septičkog kamiona ZBH5160GXEEQY6 nalazi se na kanalizacijskom spremniku na desnoj stražnjoj strani karoserije automobila. Otvaranje i zatvaranje ispušnog ventila te otvaranje i zatvaranje vodene pumpe pištolja za prskanje kontrolira se električnom kontrolom.

Pogledajte tablicu 3-2 za upotrebu i rad gumba sklopne kutije upravljačkog uređaja na stražnjoj strani karoserije vozila:


Tablica 3-2 uputa za rukovanje gumbom sklopne kutije uređaja na stražnjoj strani karoserije vozila

Glavni tehnički parametri

Main prednosti
1.Vrhunska izvedba
Vakum pumpa ima snažan radni kapacitet. Maksimalni stupanj vakuuma je 93 posto, što ima karakteristike visoke učinkovitosti usisavanja, odvajanja nafte i plina, odvajanja plina i vode i tako dalje.
Dubina usisavanja je duboka. Dubina usisavanja ne smije biti manja od 4,5 m ispod površine ležaja kotača.
Rotirajuća grana ima superiornu strukturu. Rotirajuća grana koja podupire usisnu cijev kanalizacije može se rotirati za 360 stupnjeva vodoravno i podizati gore-dolje, što je prikladno za rad usisavanja kanalizacije.
Vakuumski sustav opremljen je ispušnim uređajem. Izmet u kanalizacijskoj usisnoj cijevi može se nakon operacije lako isprazniti, a rad je lagan.
Postavite sustav za čišćenje (opcionalno). Može oprati i promiješati stvrdnuti izmet i trosku te očistiti cijelo vozilo.
Ima funkciju daljinskog usisavanja fekalija. Horizontalna udaljenost usisavanja fekalija može doseći oko 15 m.
Brza defekacija. Postavite funkciju pneumatskog tlačnog pražnjenja, koja može sigurno i brzo ispuštati izmet.
Veliki volumen spremnika. Volumen spremnika doseže 10,3M³, može zadržati više prljavštine.
2.Ssuperiorniji u kvaliteti

Čvrsta struktura spremnika. Tijelo spremnika izrađeno je od čelične ploče debljine 6 mm s čvrstim materijalima i izdržljivom strukturom.
Visoka konfiguracija dodatne opreme. Vakuumska pumpa usvaja domaće poznate robne marke, s visokim stupnjem vakuuma, vrhunskim performansama i pouzdanim radnim učinkom.
3.Ssiguran i pouzdan

Opremljen mjeračem razine vode u spremniku prljavštine. Spremnik za otpadnu vodu opremljen je mjeračem razine tekućine, koji može vizualno pratiti je li spremnik pun.
Opremljen alarmnim uređajem za puni spremnik. Spremnik za otpadnu vodu opremljen je alarmnim uređajem protiv preljeva koji daje zvučni signal kada je spremnik pun kako bi podsjetio osoblje.

Ododatni uređaji
