Specifikacija proizvoda

ZBH5182GQXEQABEV PURE ELECTRIC Cisterna za vodu je novi energetski proizvod koji je razvio Changsha Zoomlion Environmental Industry Co., Ltd. On usvaja EQ1180GEVJ5 čisto električnu šasiju klase II koju proizvodi Dongfeng Commercial Vehicle Co., Ltd. proizvod ima dvije konfiguracije čistog vozila s pritiskom: i vozilo za niskotlačno čišćenje. Vozilo za visokotlačno čišćenje ima neovisne visokotlačne i niskotlačne sustave čišćenja; Vozilo za niskotlačno čišćenje ima set niskotlačnog sustava za čišćenje. Visokotlačni sustav za čišćenje uključuje stalak za raspršivanje vode, ručni pištolj za prskanje i druge uređaje za upravljanje; Niskotlačni sustav ispiranja uključuje prednje ispiranje dvije pačje kljune, stražnje ispiranje, stražnju prskalicu, sklop vodenih topova i druge radne uređaje; Osim toga, vozila se također mogu opremiti raspršivačem, navodnjavanjem za ozelenjavanje, ispiranjem malog volumena, visokotlačnim pranjem spirale i drugim radnim uređajima prema potrebama korisnika.
Automobil ima različite funkcije, lijep i izdašan izgled, te vrhunske performanse visoke učinkovitosti, zaštite okoliša i pouzdanosti.

Funkcije

Visokotlačno vozilo ovog proizvoda opremljeno je s dva seta visokotlačnih i niskotlačnih sustava za čišćenje, s dva načina rada visokotlačnog čišćenja i niskotlačnog ispiranja; Niskotlačno vozilo opremljeno je setom niskotlačnog sustava za čišćenje, koji ima način rada niskotlačnog ispiranja. Osim toga, proizvod se također može opremiti raspršivačem, ozelenjavanjem, navodnjavanjem, pranjem koluta i drugim uređajima za rad.
Visokotlačni stalak za raspršivanje vode u sustavu za čišćenje pod visokim pritiskom može se koristiti za čišćenje starih mrlja i viskozne prljavštine na trgovima i cestama, a ručni visokotlačni pištolj za raspršivanje može se široko koristiti za čišćenje opće opreme uključujući tijelo proizvoda.
Prednji uređaji za ispiranje dvije pačje kljune, stražnji uređaji za ispiranje i stražnji uređaji za prskanje u niskotlačnom sustavu za ispiranje mogu se koristiti za ispiranje i navodnjavanje na cestama, trgovima i drugim mjestima; Vodeni top od nehrđajućeg čelika prikladan je za daljinsko ispiranje i zalijevanje.
Uređaj za prskanje služi za prskanje i padanje prašine te sprječavanje ljetnog zahlađenja na gradskim prometnicama i trgovima.
Zeleno navodnjavanje (opcija) koristi se za navodnjavanje zelenih pojaseva s obje strane ceste.
Uređaj za ispiranje koluta niskog (visokog) tlaka (opcija) koristi se za lokalno čišćenje kolnika i nogostupa u fiksnoj točki.

Primjena

Cisterna za vodu PURE ELECTRIC prikladna je za gradske ceste, autoceste, trgove i lučke pristaništa i druga polja za čišćenje, prskanje i osipanje prašine, kao i za zalijevanje biljaka u ozelenjavanju biljaka.
Proizvod nije prikladan za korištenje u okruženju gdje je hladno i lako se smrzavati.

Glavna struktura i značajke izvedbe

Chassis

Šasija: EQ1180GEVJ5 čisto električna šasija klase II koju proizvodi Dongfeng Commercial Automobile Co., Ltd. je usvojena, sa jakom snagom, jakom nosivošću, naprednom tehnologijom i pouzdanom kvalitetom.
Motor: TZ370XS-LKM1101 ili TZ370XS-LKM1103 sinkroni motor s permanentnim magnetom proizveden od strane Suzhou lvkong Transmission Technology Co., Ltd. je usvojen, s nazivnom snagom od 80 kW i vršnom snagom od 160 kW.

Gornji motor i njegov prijenosni uređaj

Motor montiran na vrhu ima TZ230XS-40ZL-03NF motor marke Ningde times. Nazivna snaga je 40kW, nazivna brzina je 1500r/min, a vodootpornost doseže IP67. Vozilo za visokotlačno čišćenje uključuje 2 gornje montirana motora; Niskonaponsko vozilo za čišćenje uključuje 1 gornji motor.
Gornji motor izravno pokreće visokotlačnu pumpu za vodu ili niskotlačnu pumpu za vodu kroz univerzalnu pogonsku osovinu. Kompaktna prijenosna veza, visoka učinkovitost i niska razina buke.
3. Stalak za raspršivanje vode
Stalak za prskanje podijeljen je u tri dijela, odnosno na glavnu šipku za prskanje i lijevu i desnu šipku za prskanje. Lijeva i desna šipka za prskanje mogu se uvući. Uglavnom se koristi za visokotlačno čišćenje tla. Može se podizati i spuštati 150 mm okomito i skrenuti za 30 stupnjeva lijevo i desno. Širina čišćenja je 2,5 ~ 3,5 M.
4. Naprijed pačji račun
Prednji kljun za ispiranje uglavnom se koristi za ispiranje tla i rubnika. Opremljen je univerzalnim mehanizmom s dvostrukom prirubnicom za realizaciju prskanja vode pod bilo kojim kutom.

1. Baterija, motor, upravljanje sustavom

Baterija: litij-željezo-fosfatni sustav napajanja baterije marke Ningde times je usvojen. Sustav baterija prošao je stroga ispitivanja vibracija, udara, ekstruzije, vlažnog toplinskog ciklusa, uranjanja u morsku vodu, vanjske zaštite od požara i previsoke temperature te ispunjava zahtjeve GB/T31467.{1}} inspekcije. Stepen zaštite baterije doseže IP67. Relevantna izvedba prikazana je u izvješću o ispitivanju u Dodatku I.
Motor: TZ370XS-LKM1101 ili TZ370XS-LKM1103 sinkroni motor s permanentnim magnetom proizveden od Suzhou lvkong Transmission Technology Co., Ltd. je usvojen, a stupanj zaštite doseže IP67. Motor ima visoku izlaznu učinkovitost od 95 posto, nazivnu snagu od 80 kW, maksimalni okretni moment od 1100 nm, visoku pouzdanost i dug radni vijek. Relevantna izvedba prikazana je u izvješću o ispitivanju u Dodatku II.
Električno upravljanje: KTZ54X59S-GVD55050 koji proizvodi Suzhou lvkong Transmission Technology Co., Ltd. ili ktz54x59s-gvd55050 kontroler proizveden od strane Shenzhen yingweiteng Electric vehicle drive technology Co., Ltd. je usvojen, a stupanj zaštite doseže IP67. Regulator ima funkcije zaštite od prenapona, podnapona, prenapona i pregrijavanja. Relevantna izvedba prikazana je u izvješću o ispitivanju u Dodatku III.
6. Post hedging
Za ispiranje tla uglavnom se koristi postna živica koja ne samo da može prskati vodu po cesti, već i ispirati smeće nasred ceste na cestu kroz mlaznice za živicu, te čistiti smeće vozilima za čišćenje. Kut stražnje suprotne konične mlaznice može se podesiti proizvoljno, a maksimalna širina ispiranja je veća od 24m.
7. Stražnje zalijevanje
Stražnja prskalica je cilindrična prskalica, koja se uglavnom koristi za zalijevanje na tlu. Širina zalijevanja prelazi 14m.
8. Vodeni top od nehrđajućeg čelika
Vodeni topovi od nehrđajućeg čelika uglavnom se koriste za daljinsko ispiranje, s dometom većim od 38m. Vodeni stupac također se može podesiti da bude u obliku tuša koji služi za zalijevanje zelenog pojasa uz cestu.
9.Wposlije Cisterne
Spremnik za vodu je izrađen od visokokvalitetnog ugljičnog čelika. Zapremina najave: 8,35m³, Maksimalni kapacitet vode je 9,55m³. Za zaštitu od korozije unutar spremnika koriste se temeljni premaz protiv hrđe i Aksu boja, koja je pouzdana i izdržljiva.

Način operacije

1.Pogledajte sljedeću sliku za način rada u kabini.

（2）Uvod u rad visokotlačne kontrolne kutije plovnog puta:

（2）Uvođenje u rad niskotlačne kontrolne kutije plovnog puta:

Glavni tehnički parametri

Main prednosti

1. Vrhunska izvedba

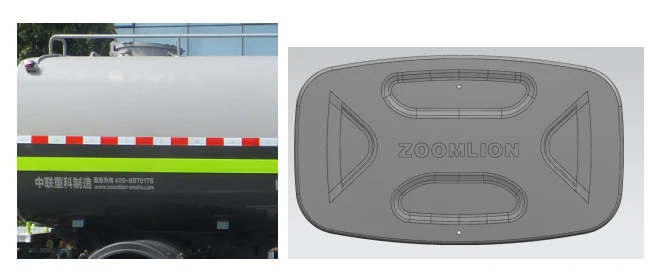

Spremnik za vodu: spremnik za vodu optimiziran je metodom analize konačnih elemenata i prošao je strogi test pouzdanosti. Proces predobrade pjeskarenjem i antikorozivna obrada bojom međunarodno poznatog brenda Aksu usvojeni su unutar spremnika za vodu, koji je učinkovit, otporan na hrđu i izdržljiv (mogu se odabrati nehrđajući čelik i drugi spremnici za vodu). Glava spremnika za vodu formirana je utiskivanjem, što ne samo da osigurava strukturnu čvrstoću, već i čini izgled ljepšim.

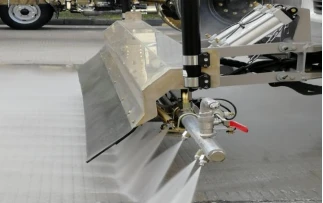

Stalak za prskalice (nema takve konfiguracije za niskotlačna vozila): stalak za prskalice ima sekcijski dizajn. Lijeva i desna šipka za prskanje mogu se uvući i proširiti. Raspon širine čišćenja je 2,5 ~ 3,5 m. Ima matirani i polirani poklopac od nehrđajućeg čelika koji zadržava vodu, koji ima lagan i lijep izgled. U usporedbi s tradicionalnim hidrauličnim stalkom za raspršivanje vode, težina cijelog uređaja smanjena je za 60 posto, a izvor zraka koji osigurava šasija koristi se za kontrolu svake akcije kroz teleskopski cilindar. Nema zagađenja i manje održavanja. Lijeva i desna šipka za prskanje imaju funkcije protiv sudara i izbjegavanja prepreka, što uvelike smanjuje rizik od sudara i oštećenja u procesu rada i osigurava nesmetan radni proces.

2. Vrhunski u kvaliteti
(1) Usvojena je šasija domaće poznate marke, sa zrelom tehnologijom, širokom primjenom, dobrom pouzdanošću i sigurnošću.
(2) Usvojena je visokotlačna pumpa za vodu međunarodno poznate marke, s niskom stopom kvarova i dugim vijekom trajanja.
(3) Baterija, motor, kontroler i druge električne komponente međunarodnih poznatih marki su usvojene, s izvrsnim performansama i pouzdanim radom.

Sigurno i pouzdano

(1) Električni sustav je opremljen alarmom za nedostatak vode kako bi se spriječilo da pumpa za vodu radi bez vode. Kada je razina vode u spremniku niža od
(2) U projektiranoj poziciji, sustav će poslati zvuk alarma za nedostatak vode i automatski zaustaviti rad visokotlačnih i niskotlačnih pumpi za vodu kako bi spriječio da pumpa za vodu izgori bez vode.

（3） Opremljen sa cjevovodnom drenažom, uređajima protiv smrzavanja i puhanjem zraka pod niskim temperaturama. Svaka niska pozicija visokotlačnog plovnog sustava opremljena je kuglastim ventilom za odvod, a na desnom stražnjem dijelu vozila ugrađen je brzi priključak za upuhivanje i odvod zraka. Kupci samo trebaju otvoriti odgovarajući ventil za upravljanje cjevovodom, spojiti izvor zraka i spojiti brzi priključak kako bi ostvarili funkciju puhanja i odvodnje zraka odgovarajućeg cjevovoda.

（4）Opremljen visokokvalitetnim protukliznim ljestvama od aluminijske legure.
Operateri su sigurni i pouzdani kada stupaju na protuklizne ljestve od aluminijske legure kako bi se popeli i spustili po stražnjoj platformi, što može učinkovito spriječiti ozljede od pada.

Ooperativne funkcije

Čišćenje stalka za prskanje vodom

Ručno čišćenje pištolja za prskanje

Ispiranje mlaznice za kljun s prednje strane

Ost operacija zalijevanja

Daljinsko ispiranje monitora vode od nehrđajućeg čelika i pomoćno gašenje požara

Sprinkler i funkcija zalijevanja s vodenim topovima od nehrđajućeg čelika

Operacija ispiranja

Ododatni uređaji
